天花吊顶设计是室内精装饰的重要部分之一，作为室内设计师，顺应市场潮流，应尽快学习增补关于现代化的天花吊顶设计内容，这一期为大家推荐学习常见网红天花施工图设计指引，包括6种网红天花的施工图、模型图和实际使用场景等资料！

下面由华建工艺学会、华建环境设计研究所解读常见网红天花施工图！

▷目录

1. 超薄斜边灯槽节点

2. 灯槽不锈钢包边节点

3. 吊顶阴影缝节点

4. 弧形吊顶节点

5. 极简双眼皮吊顶节点

6. 透光膜吊顶节点

1. 薄斜边灯槽节点

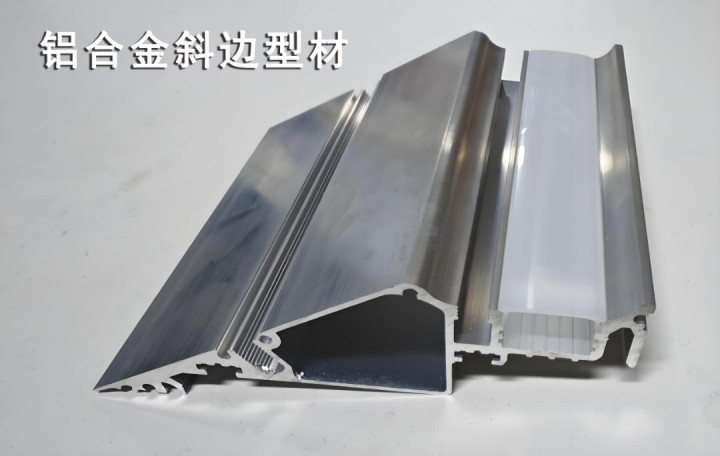

薄斜边灯槽是指使用铝合金斜边型材+LED灯带结合成极薄的斜面结构，是一种隐藏式间接照明的天花设计。

因边缘厚度仅1～10mm，也被称为“极薄斜面灯槽”或“薄如蝉翼灯槽”。

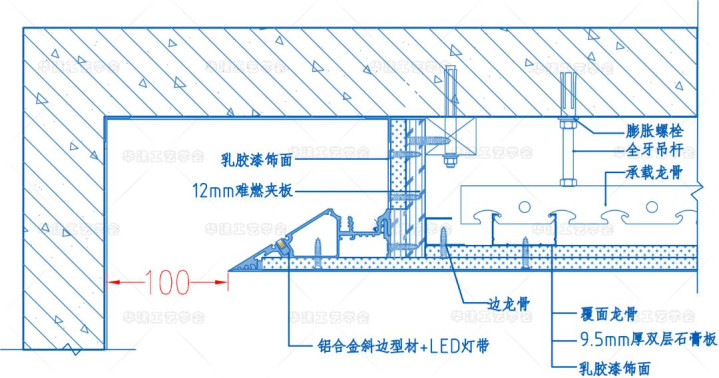

△薄斜边灯槽节点图

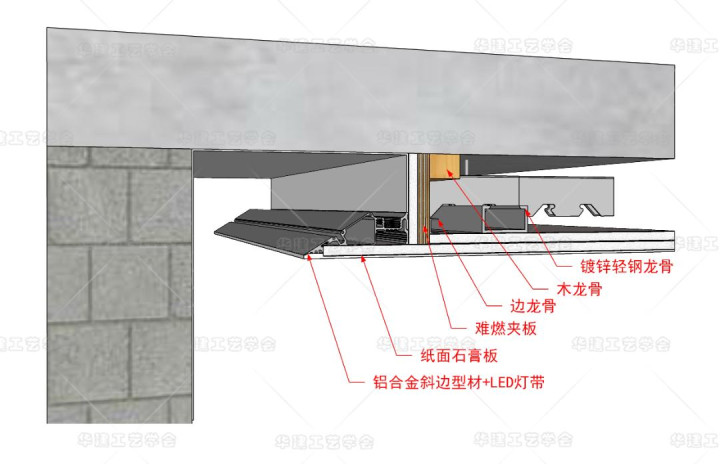

△薄斜边灯槽模型图

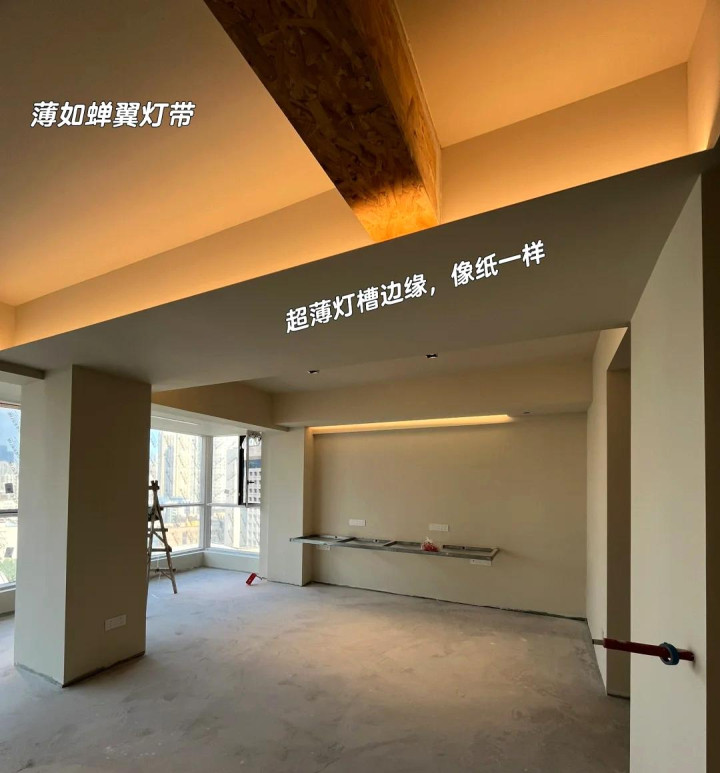

△薄斜边灯槽实景

△薄斜边灯槽实景图

2. 不锈钢包边节点

不锈钢包边是指使用金属型材在吊顶跌级边缘包边做收口，用金属的精致感去勾勒出空间的立体轮廓。

让天花从功能性构造升级为具有高级感的装饰元素。它既实用，又能显著提升空间的颜值。

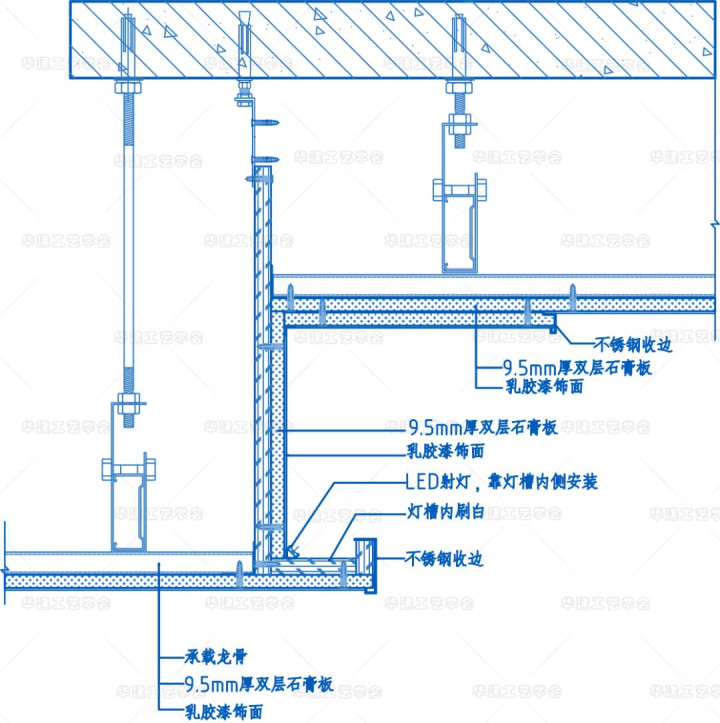

△不锈钢包边节点图

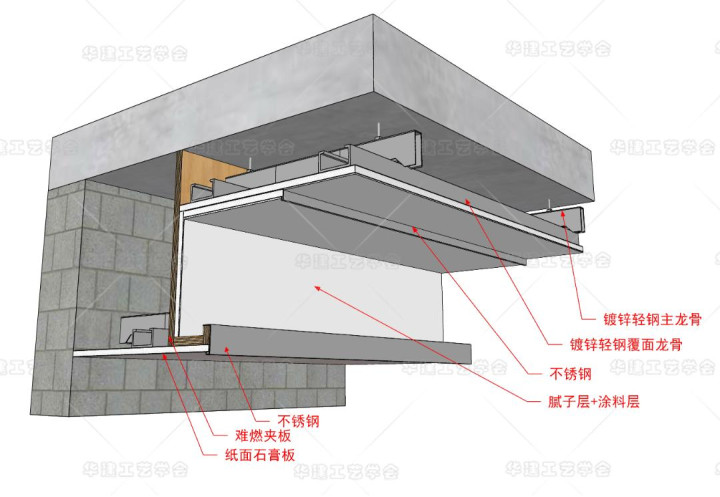

△ 不锈钢包边模型图

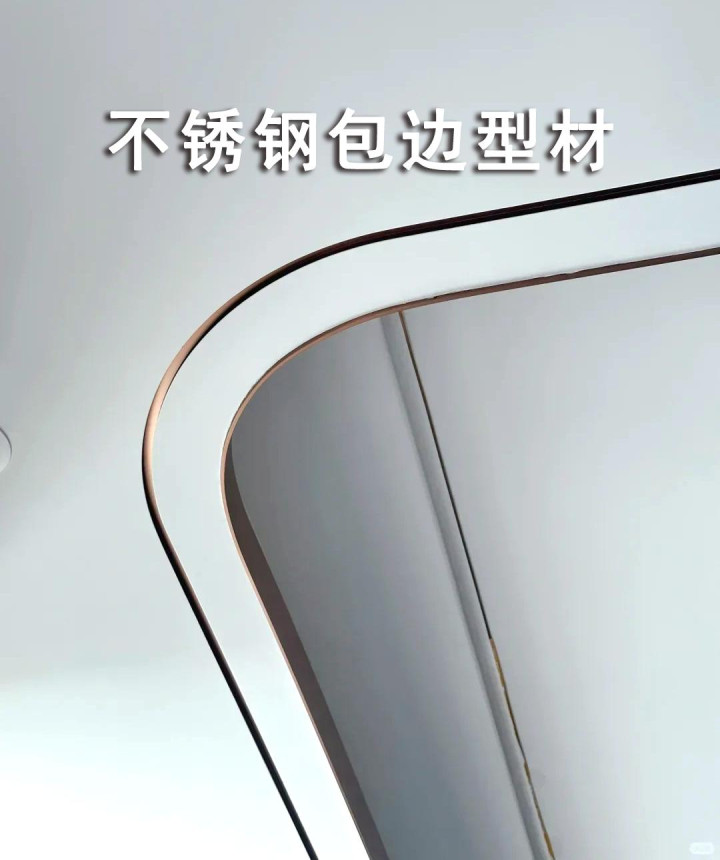

△不锈钢包边灯槽实景图

3. 吊顶阴影缝节点

吊顶阴影缝是指在天花与墙体衔接位置留空设计小凹槽，使视觉上天花与墙体没有衔接固定，天花（吊顶）是悬空着的。这样的工艺又称为天花“阴影线”。

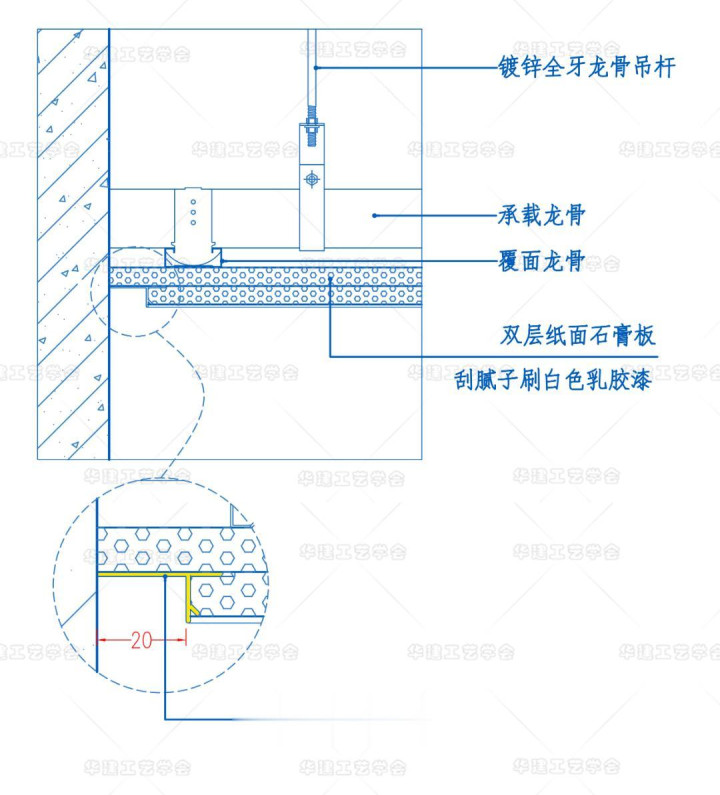

△吊顶阴影缝节点图

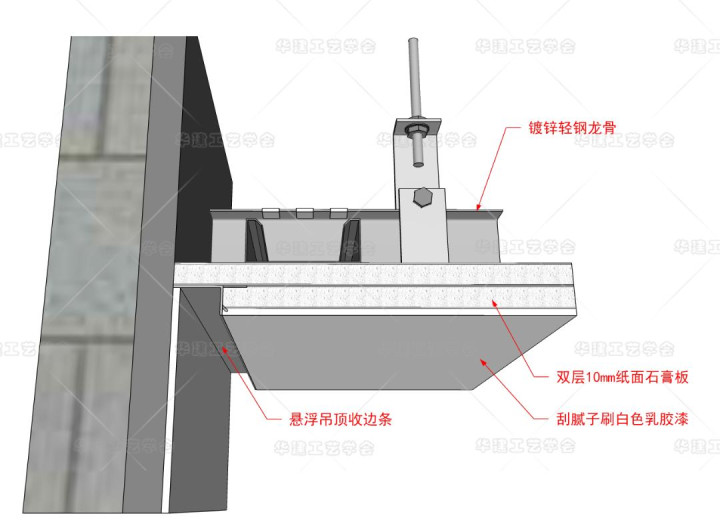

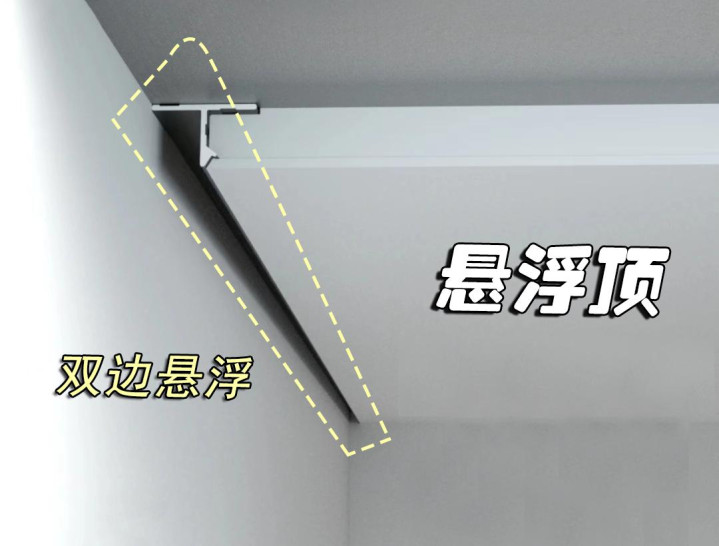

△吊顶阴影缝模型图

△吊顶阴影缝实景图

4. 弧形吊顶节点

弧形吊顶是指将灯槽内部的石膏板设计成弯曲的弧形结构。

弧形吊顶可以提升空间的舒适感和仪式感，从视觉上形成一个内凹的曲面。

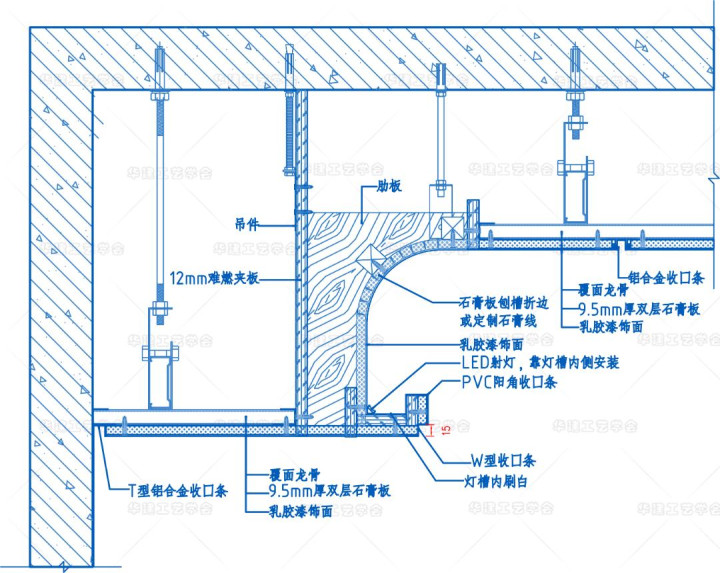

△弧形吊顶节点图

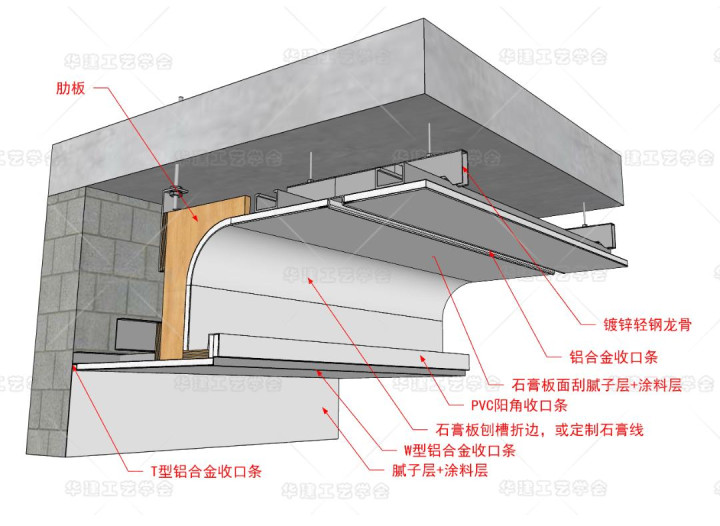

△弧形吊顶模型图

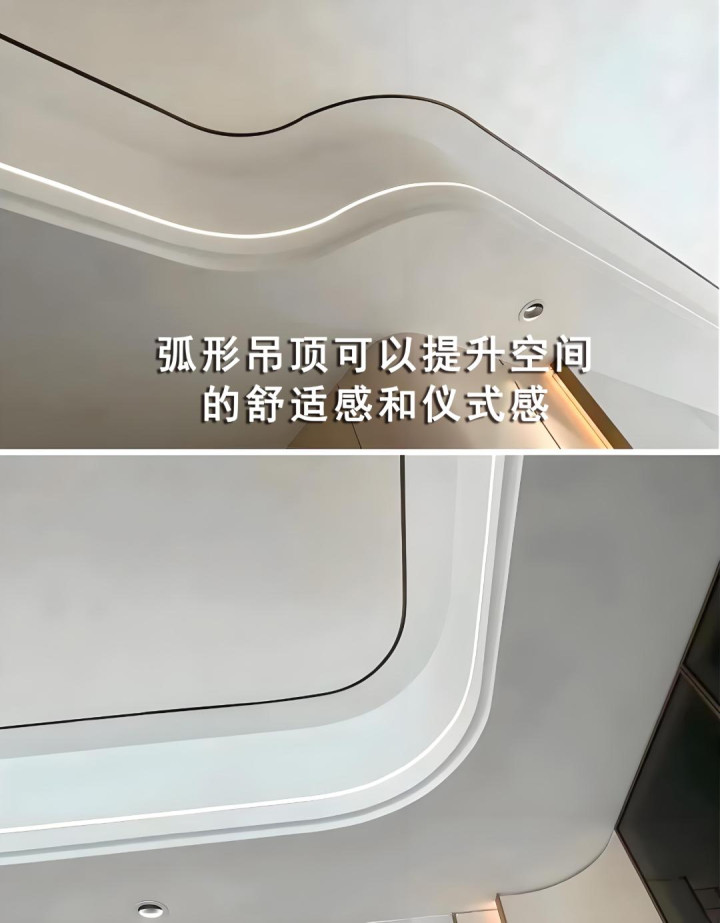

△弧形吊顶实景图

5. 极简双眼皮吊顶节点

极简双眼皮灯槽设计是指在天花边上用难燃夹板+石膏板制作成双眼皮造型，并将灯槽型材安装在双眼皮上方，灯源往上发光的设计，主要可以增加氛围感，是现在最流行洗顶灯槽做法之一。

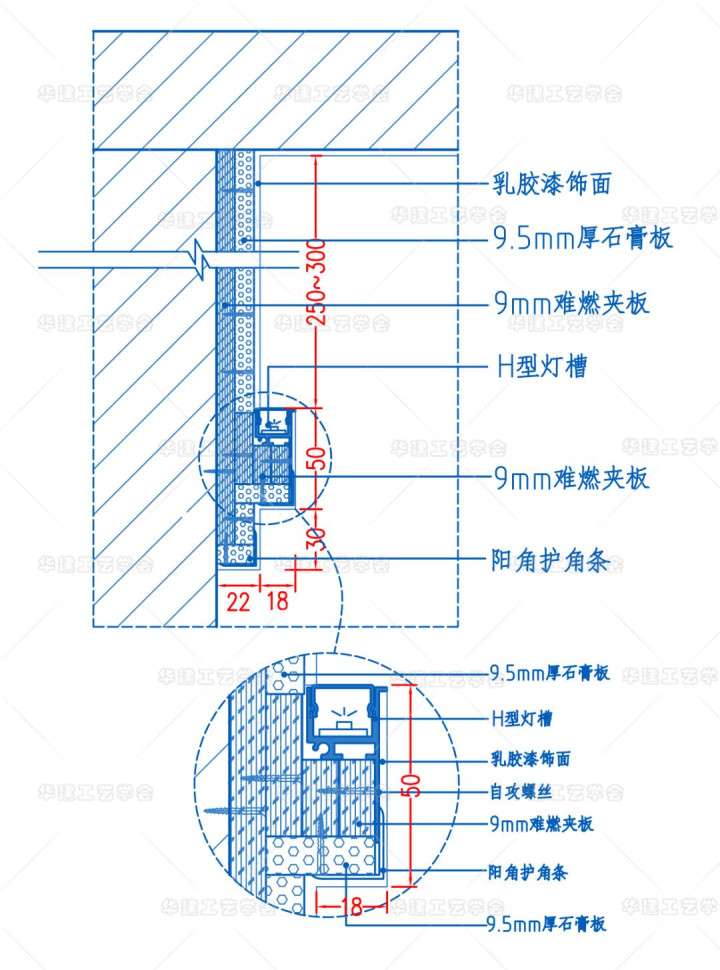

△ 双眼皮吊顶节点图

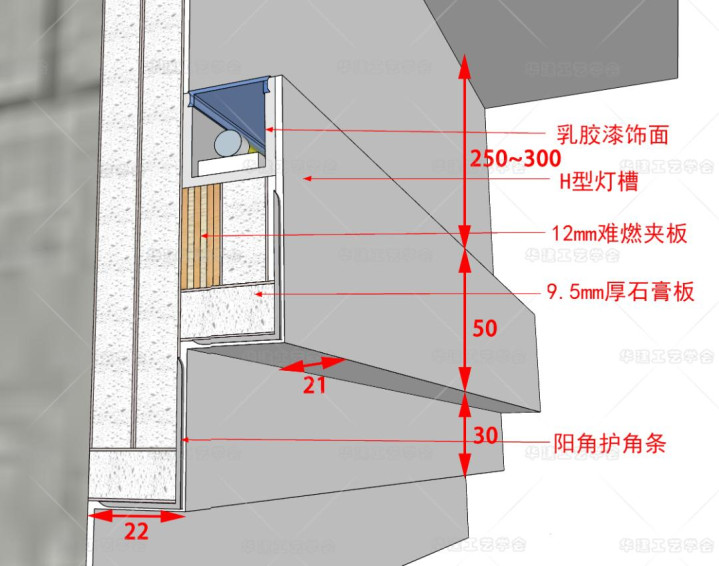

△ 双眼皮吊顶模型图

△ 双眼皮吊顶实景图

6. 透光膜吊顶节点

透光膜天花是指将灯源暗藏在半透的透光膜里面，可以实现“见光不见灯”的效果，让天花板均匀柔和地发光的高级装饰材料。

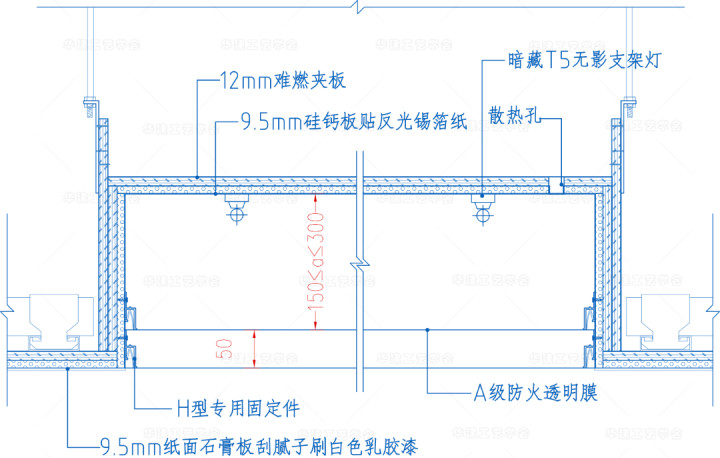

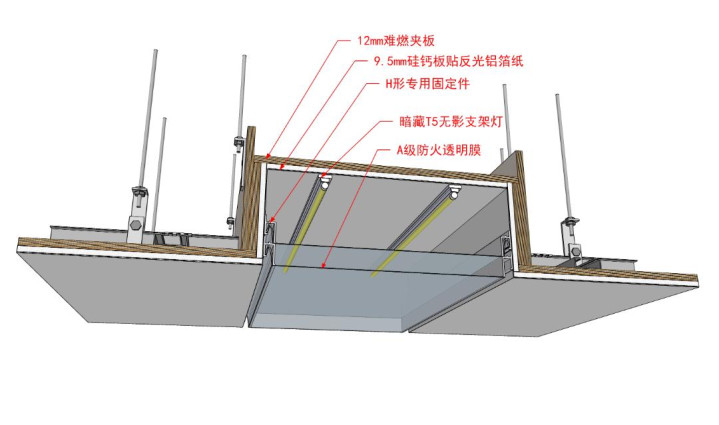

△ 透光膜吊顶模型图

△ 透光膜吊顶模型图

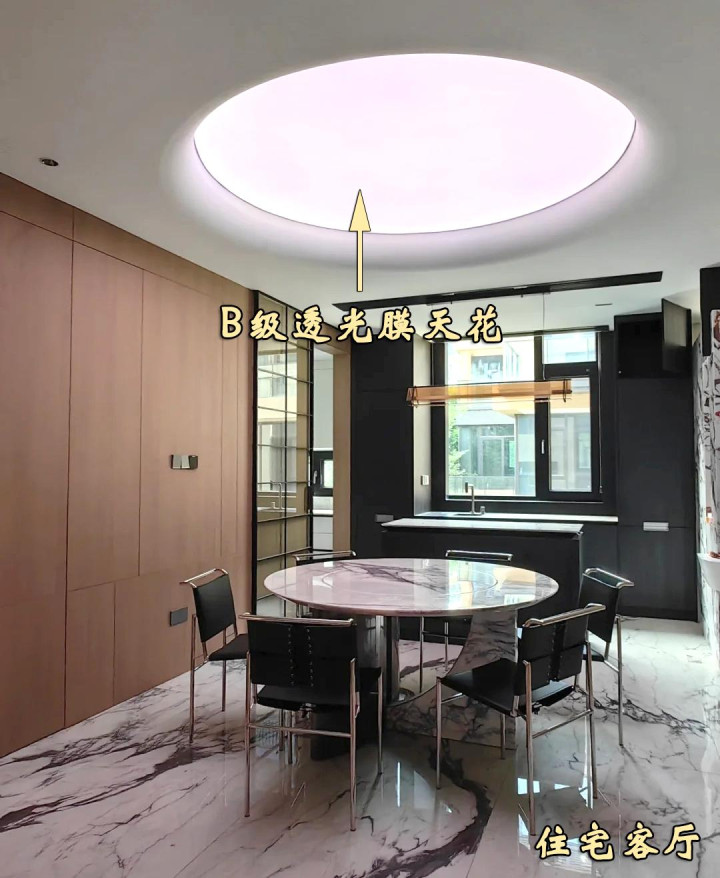

△ 透光膜吊顶实景图

总结：

以上为6种网红天花的全部资料内容(施工图可在官网下载），包括超薄斜边灯槽节点、灯槽不锈钢包边节点、吊顶阴影缝节点、弧形吊顶节点、极简双眼皮吊顶节点及透光膜吊顶节点，都是现常见的网红天花。

还有什么新型的网红天花，在评论区和我们一起分享下吧~

-------------------------------------------

施工图内容出自“华建工艺学会官网”
